變壓器油坑鋼格柵板
發布時間：2020-10-10 10:35:54 更新時間: 2022年2月9日點擊：1909
一、變電站壓焊鋼格板是把經過扭絞的5mm×5mm，6mm×6mm或8mm×8mm界面的方鋼與若干根受荷扁鋼成垂地焊接成整體，構成具有良好承載才能的格柵型結構板。
二、變電站壓焊鋼格板的特色：結構簡便，防滑經用，透風透光，節省投資，氣派漂亮，裝置簡便。
三、變電站壓焊鋼格板規格：
（1）受荷扁鋼一般為 3mm 、5mm 、6mm 厚的扁鋼，也可采用“I"型截面的扁鋼和帶齒形扁鋼。
（2）扁鋼的距離一般為30mm 、40mm 或60mm，橫桿的距離一般為100mm或50mm。
變壓器油池格柵普通分為上下兩層，上層承重較小，只需行人正常經過，普通廠家引薦303/30/100,下層需承重鵝卵石，普通鋼格柵廠家引薦405/30/100,詳細規格也可依據客戶美觀需求定做。
油浸式變壓器油坑內鋼格柵上填放鵝卵石的主要的兩大原因：
1、防火；變壓器下部是一個卸油池或卸油坑，油坑篦子（或者類似的叫法），通往事故油坑或事故油池。卸油池上部加了一個鋼格柵，鵝卵石鋪在鋼格柵上，當運行中的變壓器突然發生起火時，噴出的油或從事故排油閥中排出的油，經鵝卵石流入卸油坑內，然后流往事故油池，這時的鵝卵石起到隔離作用，減小火勢，利于滅火；另外高溫變壓器油經過鵝卵石的冷卻后，可減小火勢。
2、泄油：池內有的做鋼格柵,也有的不做鋼格柵。做鋼格柵的,鵝卵石就放置在鋼格柵上面；不做鋼格柵的,鵝卵石就放置在卸油坑內。放置鵝卵石,便于卸油是一個原因,此外,絕緣,便于檢修,運行人員檢查,工作也是一個原因。防止變壓器著火時油泄至地面時仍然燃燒,也不會堵塞泄油坑底部的排油孔。油就在變壓器鵝卵石縫隙間流到下面去,表面避免油污，泄油時它還起冷卻油溫的作用,以防油燃燒。
油池鋼格柵的特點
采用熱鍍鋅鋼格柵設計變壓器基礎油池時，在基礎油池內做C25水泥立柱，上面覆蓋熱鍍鋅鋼格柵蓋板。大幅提高基礎坑可利用容積，并且安裝方便，有利于清掃，運行維護方便，不容易造成泄油孔堵塞保證排油通道的順暢，有利于變電站運行安全。
變壓器基礎坑鋪設鵝卵石于格柵板之上，格柵板選型間距小于鵝卵石最大直徑。架空鋪設鵝卵石，在保持鵝卵石層高度(降低事故油濺射的幾率)的同時，大幅提高基礎坑可利用容積(如采用鋼結構支撐方案，可進一步縮短工期、提高耳礎油坑容積利用率)，在其礎坑底卸油口及封排出前容納更多變壓器油(20%容量的基礎坑不能容納全部設備油量)另外，架空鋪設鴉卵石，不會堵塞基礎坑底部的卸油(水)孔，也使得維護工作更易進行。
釆用鍍鋅鋼格柵蓋板具有整體成型、自動壓焊焊點冶金結合、載能力強、間距均勻、耐腐蝕、耐高溫、不變形等優點，作為基礎坑鵝卵石鋪設的可靠配套材料，對實現電氣沒備基礎坑隔絕防事故、儲油、排油、疏導至事故油池的功能，起到了重要作用。故推薦采用鍍鋅格珊蓋板解決變壓器基礎油池堵塞問題。
通過在多座變電站變壓器基油池采用鍍鋅鋼格柵蓋板運行使用觀察，取得了良好的效果，取得不錯的經濟效益，很好的保證了基礎油池油道暢通，保證了變電站的安全運行。
變電站變壓器礎油池釆用鍍鋅鋼格柵板，可有效的避免了基油池泄油孔堵塞，保證泄油通道暢通，保證了變電站的安仝運行。鍍鋅鋼格棚板在變電站中不僅可應用在主變壓器基礎油坑，還可用在共聯電抗器基礎油坑、可控高抗基礎油坑、固定高抗基礎油坑等其他設施。鍍鋅鋼格柵蓋板在變電站中得到廣泛的應用，取得良好的經濟效益.

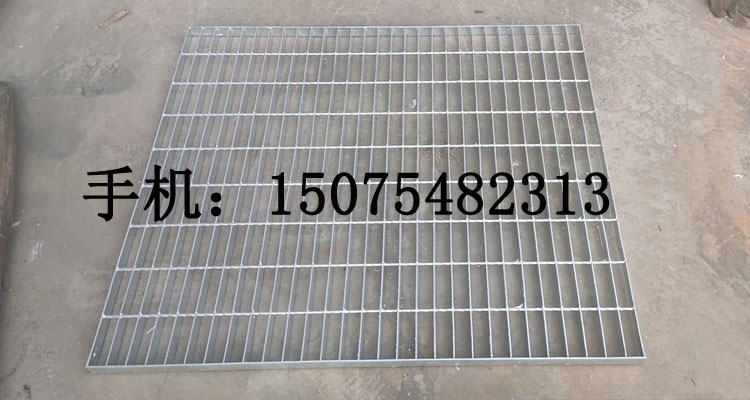

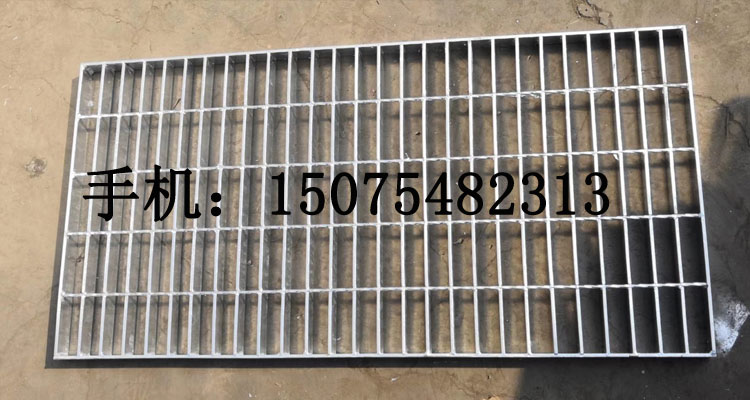

產品展示
